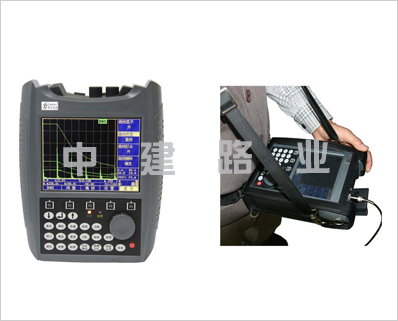

SUB140型超聲波探傷儀

SUB140型超聲波探傷儀性能特點
脈沖寬度自動匹配/50ns-1000ns
探頭阻尼100Ω、150Ω、200Ω、500Ω，4檔可調
100組獨立探傷通道，可自由設置和存儲多種探傷工藝內存1000幅波形信號圖，實現存儲、讀出瀏覽，單幅打印，連續打印和通訊傳輸的計算機管理。
SUB140型超聲波探傷儀兼容單晶直、單晶斜、雙晶、透射多種探頭
DGS（AVG）曲線適用于鍛件等工件的探傷；
實時動態彩色錄像，可錄制1段60分鐘錄像，5段20分鐘錄像。
5.7寸TFT彩屏顯示，用戶可以按照環境自行設置屏幕顏色
正半波、負半波、全波、射頻共4種檢波方式
擁有直探頭、斜探頭自動校準功能
SUB140型超聲波探傷儀具備閘門內峰值自動捕捉功能；
具備回波包絡，方便操作人員測試探頭K值，并方便人工經驗判斷缺陷性質；實時檢索缺陷*高波，記錄缺陷*大值
對缺陷回波進行波峰軌跡描繪、波峰記憶等功能，輔助對缺陷定性判斷
可設置閘門、曲線的進波、失波等多種條件的聲光報警
主菜單，子菜單在同一窗口顯示。一目了然，操作簡單，方便尋找
主要功能均通過快捷鍵實現快速進入，飛梭旋輪方便快速調整設置
多種行業報告可選
A掃描、B顏色掃描和B厚度掃描共3種掃描方式；
數據可通過USB2.0接口導入計算機
大容量鋰電池可保證續航20個小時以上，可隨時更換電池
電池可單獨充電，主機工作時可給電池充電
可用腕帶單手持機操作，也可通過背帶掛在胸前操作防護等級IP53，可在滴水環境或小雨中使用
SUB140型超聲波探傷儀技術參數
檢測范圍：0～25000mm
線性抑制：0～80%
采樣頻率：100MHz
聲速范圍：400～20000m/s
垂直線性誤差：≤3%
增益范圍：0dB～110dB
水平線性誤差：≤0.１%
顯示延遲：-20μs～+3400μs
動態范圍：≥32dB
探頭零偏：0μs～99.99μs
探頭頻率：0.2MHz～15MHz
脈沖強度：8檔可調
探頭阻尼：100Ω、150Ω、200Ω、500Ω
脈沖寬度自動匹配：50～1000ns
重復頻率：10Hz～2000Hz
電池：6×3.7V鋰電池
電源：8.4V
靈敏度余量：＞62dB
環境溫度：-20℃～50℃
分辨力：＞40dB（5P14）
環境濕度：20%～95%RH
尺寸：23cm×17cm×5.5cm
重量：1.56kg（含皮套）
