數顯超聲波探傷儀

SUB180型數顯超聲波探傷儀性能特點
脈沖寬度自動匹配/50ns-1000ns
探頭阻尼100Ω、150Ω、200Ω、500Ω，4檔可調
100個獨立探傷通道，可自由設置和存儲多種探傷工藝和標準
高壓脈沖分方波和尖脈沖兩種,方波脈沖幅值和脈寬可調
直探頭、斜探頭、雙晶直探頭、雙晶斜探、表面波探頭等多種探傷工作方式
DGS（AVG）曲線適用于鍛件等工件的探傷；
可處理*大25米量程的回波信號
檢測過程實時動態錄像并回放，錄像時長累計*大160分鐘
5.7寸TFT彩屏顯示，用戶可以按照環境自行設置屏幕顏色
正半波、負半波、全波、射頻共4種檢波方式
擁有直探頭、斜探頭自動校準功能，使用簡單方便；
具有雙閘門捕捉波形功能，
根據曲面的直徑自動修正缺陷位置的檢測結果
自動測量、計算裂紋深度
實時檢索缺陷*高波，記錄缺陷*大值
對缺陷回波進行波峰軌跡描繪、波峰記憶等功能，輔助對缺陷定性判斷
焊縫圖示、當量孔徑計算等功能
可設置閘門、曲線的進波、失波等多種條件的聲光報警，低電量報警
主菜單，子菜單在同一窗口顯示。一目了然，操作簡單，方便尋找
主要功能均通過快捷鍵實現快速進入，飛梭旋輪方便快速調整設置
SUB180型數顯超聲波探傷儀多種行業報告可選
A掃描、B厚度掃描、顏色B掃描和灰度B掃描共4種掃描方式；
數據可通過USB2.0接口導入計算機
大容量鋰電池可保證續航20個小時以上，可隨時更換電池
備用電池可單獨充電，主機工作時可給電池充電
可用腕帶單手持機操作，也可通過背帶掛在胸前操作
防護等級IP53，可在滴水環境或小雨中使用
SUB180型數顯超聲波探傷儀技術參數
聲速范圍：200m/s～20000m/s
增益范圍：0dB～110dB
采樣頻率：100MHz
顯示延遲：20μs～+3400μs
探頭零偏：0μs～99.99μs
工作頻率：0.2MHz～15MHz
電噪聲水平：≤10％
重復頻率：10～2000Hz
靈敏度余量：＞62dB
分辨力：＞40dB（5P14）
線性抑制：0～80%（數字抑制）
垂直線性誤差：≤3%
水平線性誤差：≤0.1%
動態范圍：≥32dB
脈沖類型：方波和尖脈沖
脈沖強度：8檔可調
脈沖寬度：自動匹配/50ns～1000ns
電池：6×3.7V鋰電池
電源：8.4V
環境溫度：-20℃～50℃
環境濕度：20%～90%RH
尺寸：23cm×17cm×5.5cm
重量：1.56kg（含皮套）

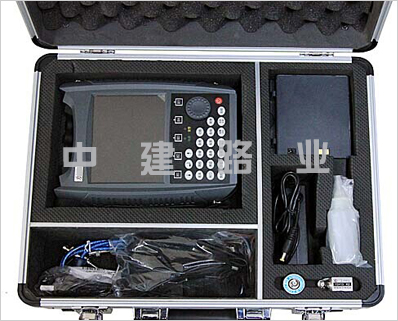

裝箱配置：主機、充電器、探頭接線電纜（2個）、直探頭（Φ20mm，2.5MHz）、斜探頭（9×9K2，2.5MHz）、耦合劑、皮套、儀器背帶、儀器箱背帶、操作手冊、包裝箱、電池、裝箱清單、上位機軟件、合格證、Mini-USB數據線、保修單。
