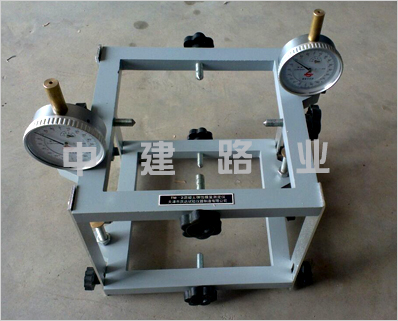

砼彈性模量測定儀

TM-II型砼彈性模量測定儀系屬機械接觸式位移計，主要用來測量混凝土試件受壓（或受拉）時某些機械力學性能，從而獲取試件的某些機構力學性能的指標。可配合各種試驗機來測定材料的位移或者應變，并通過換算可求得材料的彈性模量。本儀器整機具有重量輕、讀數清晰、結構緊湊，耐腐蝕等特點，是混凝土材料試驗中的一種機械測試儀器。因此，廣泛應用于各工業系統、各科研、工程、大專院校等單位的位移或者應變的測量分析及控制。

TM-II型砼彈性模量測定儀原理和構造

該儀器主要由左主體、左連接板、右主體、右連接桿、右標桿、上刀口、活動下刀口及夾緊架等組成、并配用兩只千分表或兩只百分表（特制）如圖：從圖中可以看出，當測定儀上下刀口緊卡在試件上時，在試件受力所產生的軸向位移，使活動下刀口繞中點轉動，量表反映出軸向位移數值來。

TM-II型砼彈性模量測定儀主要技術指標：

1、加持試件尺寸

100×100，,15×125,150×150

2、標距尺寸范圍：70-160mm

3、配用量表測量范圍：

千分表量程：0-1mm或0-3mm，分度值0.001mm

4、配用量表的精度等級：1級。
