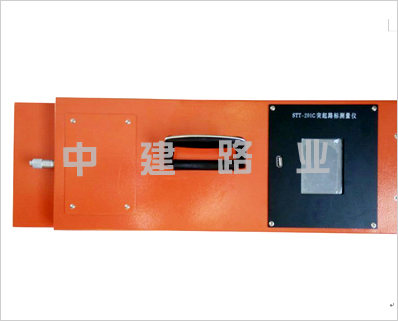

逆反射突起路標測量儀

一、STT-201C型逆反射突起路標測量儀設計依據標準

STT-201C逆反射突起路標測量儀是一種新型的便攜式檢測設備，它的設計的主要技術依據為我國標準GB8416-2003《視覺信號表面色》,GB/T3978-2008《標準照明體和幾何條件》,GB/T3979-2008《物體色的測量方法》和GB/T24725-2009《突起路標》。還參照了其他國家有關標準（如ASTM-810,ASTM-E809,DIN67520）.該儀器的探測器符合CIE（*照明委員會）標準光度觀察者的要求，光源色溫符合CIE標準A光源，儀器幾何條件符合CIE技術文件第54號的規定。故該儀器的技術條件與*上相一致。

二、STT-201C型逆反射突起路標測量儀結構

逆反射突起路標測量儀STT-201C由光學系統、探測器、光源、放大器、校準器及儀器校準塊等部分組成。

三、主要功能特性

1、超高集成度，完整的嵌入式結構；

2、LED背光，高清晰真彩數字屏，輸出分辨率320×240，實時顯示測量數據；

3、系統內存為SDRAM64MB。

4、低功耗32位高速ARM芯片，500MHz主頻；

5、全中文菜單模式，方便使用；

6、可預置參數，檢測時間、地點等系統信息；

7、具有參數校驗、自動調零、數據存儲，刪除，查詢等功能；

四、STT-201C型逆反射突起路標測量儀技術參數

1、觀測角（α）：0.2°～2.0°連續可調；

2、入射角（包括β1和β2）：β1為±0、β2分別為±0、±5、±10、±15、±20°；

3、光源色溫：2856K（符合CIE標準A光源）；

4、探測器：硅二極管+V（λ）修正（符合CIE標準光度觀察者）；

5、顯示器：LCD液晶顯示屏；

6、測量范圍：0～1999mcd•lx-1；

7、電源：鋰電池組7.4V（容量為12Ah）。
