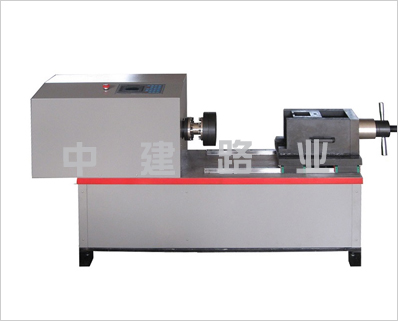

數顯式高強螺栓檢測儀

一、LN-S2000型數顯式高強螺栓檢測儀產品概述
LN-S系列高強螺栓測試儀，也叫數顯式螺栓拉扭試驗機、高強螺栓軸力扭矩（扭力）測試儀，是根據GB50205-2001《鋼結構工程驗收規范》*新研制開發的專用于檢測大六角螺栓、扭剪型螺栓、高強結構螺栓副的扭矩、*大扭矩、預拉力、軸力、扭矩系數K、標準偏差等參數的拉扭類試驗機，由加載部分、傳動部分、螺栓夾具部分、FineTestII數字式數據采集處理系統、液晶顯示器、微型打印機等組成，為電機提供動力自動實現操作，不需要人工加力或扭力扳手加力。
適用標準：
GB50205-2001《鋼結構工程驗收規范》
GB/T1231-2006《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》
用戶也可以提供相關的技術標準，如ISO、ASTM、EN、DIN、JIS，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。
二、LN-S2000型數顯式高強螺栓檢測儀產品功能特點
主機：采用臥式結構，鋼板工作臺，以保證整機的剛性。電機、減速機、聯軸器、扭轉傳感器、軸力拉伸裝置等在一個中軸線上，夾具采用*合金結構鋼，保證其使用壽命，試樣的安裝、拆卸方便、快捷。
驅動部分：由電機減速機驅動，速度調節范圍寬，加載均勻、穩定。
傳動部分：采用擺線針輪減速器、聯軸器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意調節。
夾具部分：螺母套筒、螺母擋板、墊板都是經過特殊熱處理，具有較高的硬度和韌性，并進行了墊圈防滑處理。
三、LN-S2000型數顯式高強螺栓檢測儀主要技術指標
*大扭矩：2000N.m；
測量范圍：40-2000N.m；
試驗扭矩示值相對誤差：±1%
扭矩重復性誤差：1%
扭矩分辨力：1N.m；
軸力測量范圍：10-500kN
軸力示值相對誤差：優于示值的±1%
軸力重復性誤差：1%
軸力分辨力：0.5kN
螺栓規格：M16、M20、M22、M24、M27、M30
螺栓長度：55-280mm
扭轉速度：30～360°/min
電源電壓：AC380V50Hz
四、LN-S2000型數顯式高強螺栓檢測儀主要配置
臥式主機1臺
電機和控制器1套
高精度扭矩傳感器2000N•m1只
軸向壓力傳感器500kN1只
軸力檢測裝置1套
螺母套筒即扭轉夾頭(大六角M16-M30、扭剪型M16-M30)6套
螺母擋板即扭轉墊片6件
卡板6件
墊板6件
行星擺線針輪減速器1臺
直線導軌(臺灣ABBA)2副
液晶顯示器1套
微型打印機1臺
技術資料1套
含：使用說明書、軟件使用說明書、合格證明書、裝箱單等
