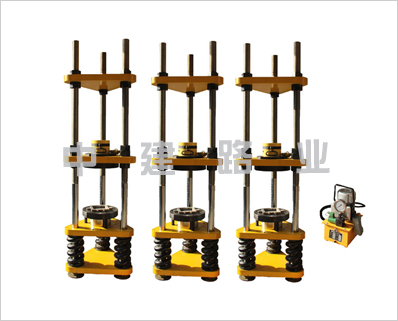

NJ-XB型智能型混凝土徐變儀

NJ-XB型智能型混凝土徐變儀產品概述：

徐變儀適用于測定混凝土試件在恒溫和絕濕條件，長期恒定軸向壓縮荷載作用下的形變性能。本試驗機通過各種傳感器來實時跟蹤徐變架對試件的壓力及受壓后的變形。

NJ-XB型智能型混凝土徐變儀，材料采用熱處理后的加厚鋼板，高精度輪輻壓力傳感器、位移傳感器實時測試試驗過程中的壓力變化，采集系統集中收集信號，手持采集實時無線跟蹤，同時采集多個試件的數據。產品完全符合水利行業標準及國家行業標準，滿足科研單位，施工單位，質檢單位等部門混凝土徐變試驗的要求。

NJ-XB型智能型混凝土徐變儀執行標準：

《普通混凝土長期性能和耐久性能試驗方法標準》GB/T50082-2009

《水工混凝土試驗規程》SL352-2006之受壓徐變試驗。

NJ-XB型智能型混凝土徐變儀技術參數：

*大試驗壓力：500kN；

測量范圍：0-1000kN；

壓力相對誤差：±1%；

彈簧壓縮行程大于：20mm；

進口環境溫濕度傳感器：溫度±0.5℃，濕度±3%；

位移傳感器行程：10mm；位移傳感器精度：0.6%

上下壓板*大間距：1200mm；

自動加壓系統保壓時間：＞18hrs

試塊尺寸100×100×400mm可同時做2個試件

外形尺寸：600mm×600mm×2200mm；

NJ-XB型智能型混凝土徐變儀產品特點：

1、手持采集系統采用7寸彩色液晶觸摸控制系統，可實時顯示并記錄試件受壓狀態所受壓力、壓縮變形及試驗環境溫濕度，節省人力；

2、試驗數據可通過無線傳輸，直接導入電腦中，使用excel文件進行數據分析處理；

3、高精度輪輻壓力傳感器、位移傳感器實時監測試件變形狀態，壓力傳感器具有較高的抗偏心、過載能力及靈敏度，保證試驗精度。

4、采用雙彈簧結構設計，便于彈簧定位進而保證試件所受彈力均勻；；特制高強度彈簧，耐疲勞壽命長，永久變形小。

5、優化的加載支架結構設計，方便用戶進行試件定位、加壓裝置定位、傳感器固定、調平及操作；加載支架底部設有地腳固定裝置，使用過程中*、穩定；

6、全自動壓力測量系統，定制電動液壓千斤頂，加壓方便且壓力容易控制調節；加壓到額定壓力后，固定調節螺母，顯示當前的壓力。試件長時間加壓變形壓力不足額定壓力時，人工開動液壓系統開始加壓到額定壓力緊固調節螺母；徐變架加壓高度靈活，用戶可根據試件尺寸將試件疊放，每臺可同時測試2個試件。

7、承壓板采用高強鋼材，剛度大，性能穩定；絲杠立柱采用40Cr高強度鋼材，三聯防崩保護裝置*放心，徐變壓力平衡裝置，使受壓件受壓均衡

8、設備組裝后整體運輸，用戶吊裝固定后即可使用；配件齊全，到現場即可進行試驗。

NJ-XB型智能型混凝土徐變儀標準配置：

徐變架主機1臺

液壓采集系統1套

手持?jǐn)?shù)據采集機1臺

電動加壓系統1套

高精度位移傳感器2支

專用位移調節支架一套

高精度溫濕度傳感器一套

專用扳手1支
