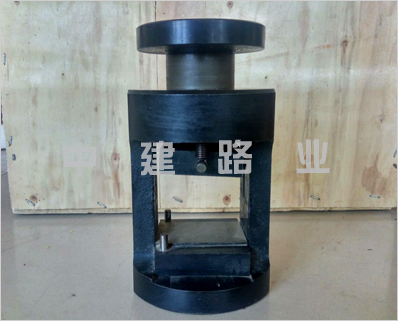

水泥抗壓夾具

一．40×40mm水泥抗壓夾具用途：
40×40mm水泥抗壓夾具是為我國標準GB/T17671-1999《水泥膠砂強度檢測方法（ISO法）》而設計的配套儀器。該儀器符合建材行業標準JC/T638-1997并等效采用ISO679：1989（E）4.2.8標準，用于水泥抗壓強度試驗。
二．40×40mm水泥抗壓夾具技術參數：
1．上、下壓力板長度40±0.1mm。
2．夾具外形尺寸φ100×165mm。
3．夾具總重約5kg。
三．40×40mm水泥抗壓夾具結構：
本夾具具有堅固的夾具體（1），在夾具體（1）下部孔內固定著下壓力板（2），用作承放水泥試塊之用。在下壓力板（2）上裝有二只定位銷（3），用于試塊定位。夾具體（1）上部孔內緊配襯套（7），襯套（7）內裝有上球座（10），上球座（10）在孔內能自由軸向移動和轉動。上壓力板（4）由掛簧銷（5），拉簧（6），螺母（8），球面圓柱頭螺釘（9），相互連接，掛吊在夾具體（1）上，并與上球座（10）球面接觸，以保證試塊上、下平面不平行時，使上壓力板能自動回轉，使其平面與試塊上平面緊密接觸，在上壓力板（4）一側裝有導向圓銷，插入夾具體（1）中部長槽內，使上壓力板（4）不能在水平面轉動。通過旋轉球面圓柱頭螺釘（9）可調整上壓力板的高低位置。上、下壓力板之距一般調整為45~50，當試塊加壓時，上球座（10）受力向下移動，使上壓力板（4）接近試塊上平面,卸壓后由于拉簧（6）作用，上壓力板（4）能自動復位。
四．40×40mm水泥抗壓夾具使用與維護：
本夾具適用于任何類型的壓力試驗機，使用時應將本夾具安放在壓力試驗機下壓力板上，由夾具底部Ф8孔定位以對中心位置，然后把上、下壓力板平面上擦干凈，放入水泥試塊，試塊寬的一邊緊靠定位銷（3）調整壓力試驗機的上壓力板與夾具的上球座（10）的上平面接觸，便可以加壓，記錄試塊壓碎時壓力試驗機的示值單位：N，除以試塊面積（40×40=1600mm2）即可很方便地求出抗壓強度單位：MPa。
五．40×40mm水泥抗壓夾具附注
1．抗壓夾具一經國家建材院檢定即作標準抗壓夾具可用于對比檢查。
2．標準試塊配套于標準抗壓夾具，用戶需要可另行定貨。
