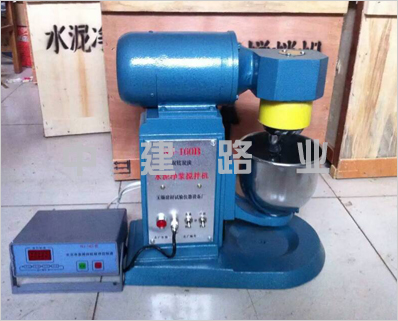

NJ-160B型水泥凈漿攪拌機

一、NJ-160B型水泥凈漿攪拌機用途和適用范圍
本機是貫徹GB1346-89所規定的專用設備之一，是按GB3350.8主要技術參數制造的新型雙轉雙速凈漿攪拌機，將按標準規定的水泥和水混合后攪拌成均勻的試驗用凈漿，供測定水泥標準稠度用水量，凝結時間及制作安定性試塊之用，是水泥生產廠，建筑施工單位，有關大專院校和科研單位實驗室不可缺少的設備。
二、NJ-160B型水泥凈漿攪拌機主要規格及技術參數：
攪拌速度 公轉r／min 自轉r／min 一次自動控制程序時間S
慢 62±5 140±5 120±3
停 15
快 125±10 285±10 120±3
1、攪拌葉片轉數及時間
2、攪拌葉寬度：111mm
3、攪拌葉片與葉片軸連接螺紋：M16×1
4、攪拌鍋內徑×深度：160×139mm
5、攪拌鍋內壁：1mm
6、攪拌葉片與攪拌鍋之間的工作間際：2±1mm
7、外形尺寸：472×280×458mm
三、NJ-160B型水泥凈漿攪拌機主要結構與工作原理
1、結構：主要由底座17、立柱16、減速箱19、滑板15、攪拌葉片14、攪拌鍋13、雙速電機1組成。
2、工作原理：雙速電動機軸由連接法蘭2與減速箱內蝸桿軸6連接，經蝸桿蝸輪減速使蝸輪軸5帶動行星定位套，同步旋轉，固定在行星定位套上，偏心位置的葉片軸10帶動葉片14公轉，固定在葉片軸上端的行星齒輪9圍繞固定的內齒圈8完成自轉運動。由雙速電機經程序控制器控制自動完成一次慢轉一停一快轉的規定工作程序。
四、NJ-160B型水泥凈漿攪拌機起吊與安裝
1、起吊：本機器不設起吊裝置，人工搬運即可。
2、安裝：本機器不需要特制基礎及地角螺釘，只需將設備放置在平整的水泥平臺上，并墊上一層厚5-8mm的橡膠板，本機器出廠帶2米廠四芯電源進線及插頭一只零線須接通。
五、NJ-160B型水泥凈漿攪拌機操作及使用
本機將電源線插入，紅燈亮表示接通電源，將扭子開關撥至自動位置。按下小型按鈕開關，即自動完成一次慢轉一停一快轉程序，若置扭子開關于手動位置，則手動三位開關分別完成上述動作，左右搬動手柄18即可使滑板15帶動攪拌鍋13沿立柱16的燕尾導軌上下移動，向上移動用于攪拌，向下移動用于取下攪拌鍋，攪拌鍋與滑板用偏心槽旋轉鎖緊。
