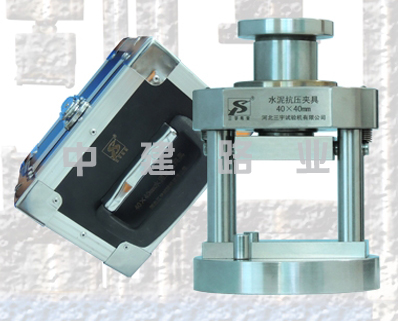

40×40mm水泥抗壓夾具

40×40mm水泥抗壓夾具用途
40×40mm水泥抗壓夾具是為我國標準GB/T17671-1999《水泥膠沙強度檢驗方法（ISO法、》而設計的配套產品。該產品符合建材行業標準JC/T683-2005并等效采用ISO679:1989（E、4.2.8標準，用于水泥抗壓強度試驗。
40×40mm水泥抗壓夾具結構特點
水泥抗壓夾具由四立柱框架、傳壓柱、上下壓板組成，上壓板上帶有球座，用兩根吊簧吊在框架上，下壓板固定在框架上。工作時，上下壓板與框架處于同軸線上。結構為雙臂式。
抗壓夾具具有如下特點：
1.抗壓夾具各零部件表面鍍硬鉻處理，既保證了外表面平整光潔，不易被碰傷、生銹，又美觀大氣；
2.夾具傳壓柱導向采用自潤滑軸承石墨銅套，無油潤滑，耐磨性能好，摩擦系數小，低噪音無污染，可長期不加油保養使用壽命長；
3.夾具框架采用四立柱結構，四立柱結構可以有效的保證傳壓柱中心軸線與上壓板中心及下壓板中心的同軸度和上下壓板長度方向重合度，使試驗數據更加*。
40×40mm水泥抗壓夾具產品參數
1、上、下壓板寬度40±0.05mm；
2、上、下壓板長度＞40mm；
3、上、下壓板硬度HRC58-60；
4、上、下壓表面粗糙度≥Ra0.8；
5、上、下壓板平面度0.01mm；
6、傳壓柱硬度≥55HRC；
7、定位銷硬度≥55HRC，間距41-55mm；
8、定位銷內側到下壓板中心垂直距離20mm；
9、傳壓柱中心軸線與上壓板中心及下壓板中心的同軸度≤0.2mm；
10、兩定位銷內側連線與下壓板中心線垂直度＜0.06mm；
11、上、下壓板自由距離＞45mm；
12、上、下壓板長度方向重合度≤0.2mm；
13、夾具外形尺寸Φ115×161mm；
14、框架底部中心定位孔Φ8mm±0.1mm，深度9mm；
15、傳壓柱上端中心工藝孔Φ8mm±0.1mm，深度9mm；
16、夾具總重約5kg。
