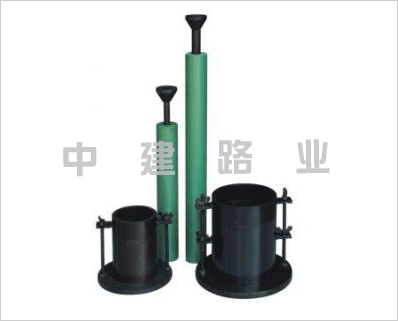

手動土工擊實儀

一、手動土工擊實儀簡介：
手動土工擊實儀用于測定壓實土壤的較好含水率及其單位體積重量，作為建筑路基和填土時控制土壤濕度和指定*低密度的根據。符合GB/T50123-1999≤土工試驗方法標準≥、JTG40-2007≤公路土工試驗規程≥等標準中制作土工試樣時手工擊實之用(試樣用于承載比試驗、回彈模量試驗等)。
手動土工擊實儀分輕型和重型兩種，輕型擊實儀適用于粒徑=5mm的粘性土，重型擊實適用于粒徑=20mm的土，采用三層擊實時,*大粒徑=40mm。
二、手動土工擊實儀技術參數
•重型擊實儀（大擊實筒）：
①直徑：152mm
②試筒高：170mm
③套環高：50mm
④墊塊高：50mm
⑤墊塊直徑：151mm
⑥容積：2177cm3
•重型擊實桿：錘重：4.5kg；錘底直徑：50mm；落高：450mm
•輕型擊實儀（小擊實筒）：
①直徑：100mm
②試筒高：127mm
③套環高：50mm
④容積：997cm3
•輕型擊實桿：錘重：2.5kg；錘底直徑：50mm；落高：30mm
三、手動土工擊實儀方法：
1備料：根據試驗類型的不同，分別采用不同的備料方法。
1.1干土法(土重復使用)將具代代表性的風干或在低溫50℃溫度下烘干的土樣放在橡皮板上，用圓木棍碾散，然后過不同孔徑的篩。對于小度筒按四分法取篩下的土約3kg，對于大試筒同樣按四分法取約6.5kg。估計土樣風干或天然含水量，如風干含水量低于開始含水量太多時，可將土樣鋪于一不吸水的盤上，用噴水設備均勻地噴灑適當水量，并充分拌后，燜料一夜備用。
2試驗步驟：
2.1根據工程要求，按規定選擇輕型或重型試驗方法。根據土的性質(含易擊碎風化石數量多少，含水量高低)，按規定選用干土法(土重復或不重復使用)或濕土法。
