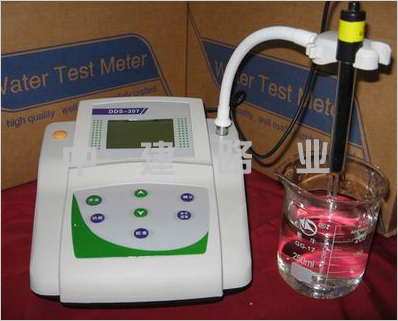

*電導率測試儀

一、DDS-307型*電導率測試儀技術性能
1.工作條件
環境溫度:5～35℃相對濕度:＜85％
供電電源：220V±10%50Hz±1Hz
無顯著的振動
除地磁場外無其他強磁場干擾。
2.DDS-307型*電導率測試儀主要技術指標
測量范圍：電導率：(0～199.9)μs/cm；(200～1999)μs/cm；
(2.00～19.99)ms/cm；(20.0～199.9)ms/cm；
分辨率：0.1/1μs/cm；0.01/0.1ms/cm；
準確度：電計:±1.0%FS;配套:±1.5%FS
溫度補償范圍：0～50℃（手動）
溫度系數：2.0%/℃
可選配電極規格常數：0.1、1、10
數據儲存：50組
儲存內容：編號、測量值、測量單位和溫度值
電源：DC9V適配器
外形尺寸及重量：220×200×80mm(長×寬×高)1.7kg
二、DDS-307型*電導率測試儀儀器工作原理
在電解質溶液中，帶電離子在電場作用下產生移動而傳遞電流。其導電能力以電導度G來表示，其值為電阻的倒數。即G＝1/R
測試電導度大小的方法，可用兩個金屬極板組成的電極插入溶液中，形成一個電導池，測出兩極板間的電阻。根據歐姆定律，該電阻值與極板之間的距離L（cm）成正比，與極板的面積A（cm2）成反比。即R＝ρ•L/A
ρ為電阻率,令其倒數為電導率并以K表示，則K＝1/ρ
對于某一支電極而言，電極極板之間的有效距離L與極板的面積A之比稱為這支電極的電極常數，用J表示，即J＝L/A
根據以上各式可得：
G＝K/J即K=G•J
電導G的單位為西門子，單位符號是S。
1S＝103ms＝106μS
電導率K的常用單位為mS／cm及μS／cm。
本儀器測試電導的方法，是通過由振蕩器產生的交流電壓加在電極上（加交流電壓的目的是為了避免引起電極的極化），電導池內產生電流，此電流與被測溶液的電導率成正比，經電流-電壓變換、放大、檢波，變換為直流電壓，通過溫度補償等，*后經A/D轉換器轉換成數字信號，通過微電腦顯示。整個過程均由微電腦控制和處理。
三、DDS-307型*電導率測試儀儀器基本說明
1.儀器操作按鍵說明
儀器共有6個操作鍵
1“開關”—開關鍵,按鍵開關電源。
2“校準”—校準鍵,在測量狀態時,按鍵進入儀器校準模式。
3“功能”—功能鍵,按鍵進入參數設置模式P1，P2，P3…
4“∧、∨”—增加鍵和減少鍵。
a、在測量狀態下，手動溫度補償時按鍵增加或減少溫度值，短按一次改變0.1℃，長按時溫度快速改變。
b、在參數設置狀態時，按鍵改變數字或ON/OFF狀態。
5“儲存/提取”—儲存和提取按鍵，用于測量值的儲存和提取。
6“確認”—確認鍵，在校準狀態或參數設置狀態時按鍵表示確認，按鍵后儀器進入測量狀態。
2.DDS-307型*電導率測試儀測量信息的存儲、提取和清除
儲存：在測試過程中，如果需要儲存某一測量值，只要短按“儲存/提取”鍵即可，此時顯示屏會出現“STORE”字符和儲存編號（1、2、3、4－25），表示該測量值已在此編號下儲存，并馬上返回正常顯示模式，本儀器可儲存25個測量值，如儲存超過25個，*個儲存的測量值將被依次替換。
提取：按住“儲存/提取”鍵數秒鐘，待顯示屏出現“RECALL”字符和儲存編號時松開，顯示屏即顯示測量值，此時顯示的是*后儲存的編號和測量，再按*鍵，可依次顯示儲存編號及測量值。在短按確認鍵即退也提取程序,RECALL字符消失,儀器返回正常顯示模式.
清除：在“RECALL”狀態下，按住確認鍵5秒鐘，即可清除所有儲存的數據。
