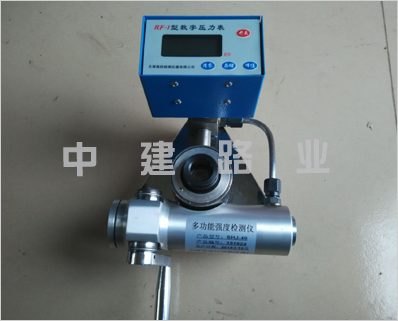

SHJ-40型多功能強度檢測儀

一、SHJ-40型多功能強度檢測儀概述

該儀器為小型液壓測力裝置，檢測飾面磚粘結強度時，通過三點反力支承對飾面磚粘結材料產生拉力，檢測混凝土是利用拔出法原理，通過測定拔出置于混凝土內錨固體所需的力來計算混凝土強度。

主要用于建筑工程飾面磚粘結強度和混凝土強度（C10-C80）的檢測，還可用于小錨栓錨固強度檢測。經研究開發，更新?lián)Q代，目前國內用戶擁有2000多家采用的“后裝拔出法”測強原理為我國檢測混凝土抗壓強度標準試驗方法，符合《后裝拔出法檢測混凝土強度技術規程》（CECS69：94）。可在混凝土具有一定強度時，隨時隨地進行檢測，符合《建筑工程飾面磚粘結強度檢驗標準》（JGJ110-97）及《外墻飾面磚工程施工及驗收規程》JGJ126-2000）。已在全國30個省、市、自治區廣泛推廣，許多地區建立了地方測強曲線。

飾面磚粘結及混凝土強度檢測儀具有一機兩用、結構新穎、體積小巧、操作方便、功能齊全等特點。檢測儀油泵采用手動方式加載，驅動力矩小，搖向舒適合理，加載連續均勻。采用單片機控制的數字壓力表，機內電池可充電，具有自動清零（可消除液壓系統內磨擦力造成的測量誤差），峰值保持選擇，可存儲20個數據，欠電壓及超量程顯示等功能。

二、SHJ-40型多功能強度檢測儀技術指標

檢測儀*大拔出力：40kN

工作活塞行程：10mm

數顯分辨率：6kN以下0.002kN；6kN以上0.04kN（自動轉換）

底盤支點內徑：120mm

示值誤差：小于±2（%FS）

質量（主機）：4.3kg

三、SHJ-40型多功能強度檢測儀附件主要有

標準塊40*40*8（mm）及95*45*8（mm）各3塊；

標準塊拉桿及螺母；

檢測混凝土強度用錨具1套，共6件；

電動磨槽機1套，打孔機1件，工具箱1個。
