一體式鋼筋位置掃描儀

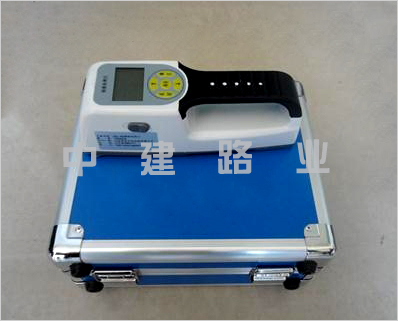

ZXL-5S型一體式鋼筋位置掃描儀簡介：

鋼筋檢測儀，是一種手持式無損檢測儀器?？捎糜阡摻罨炷两Y(jié)構施工質量的檢測：能夠在混凝土表面確定鋼筋的位置、布筋情況、測量混凝土保護層厚度、鋼筋直徑等；此外，也可對混凝土結構中的磁性體及導電體的位置進行檢測，如墻體內的電纜、水暖管道等。施工前的探測可以有效避免施工中對這些設施的損壞,減少意外的發生。

ZXL-5S型一體式鋼筋位置掃描儀主要功能

1、檢測混凝土結構中鋼筋的位置及走向；

2、已知直徑，檢測鋼筋的保護層厚度；

3、探明結構中其它磁性物體的分布；

4、檢測數據的存儲、查看、統計分析；

5、數據傳輸功能；

ZXL-5S型一體式鋼筋位置掃描儀主要特點

探頭與主機為一體。不用信號線連接，方便儀器安裝與維護。

體積小巧，重量輕，單手就能完成操作，簡化了檢測人員的工作。

鋼筋定位*（只需一種方式即可完成*定位）。

真人語音播報數據。

*檢測鋼筋的保護層厚度；

顯示界面形象直觀，操作簡單；

PC機軟件可以對測試數據進一步分析處理，自動生成檢測告。

ZXL-5S型一體式鋼筋位置掃描儀技術指標

1、鋼筋直徑適應范圍：Ф6mm～Ф32mm

鋼筋直徑常用檔級為:

Ф6，Ф8，Ф10，Ф12,Ф14,Ф16,Ф18,Ф20,Ф22,Ф25,Ф28,Ф32。

保護層厚度測量范圍：

12mm----------120mm（詳見表1.1）

表1.1保護層厚度測量范圍（單位：mm）

鋼筋

直徑6810121416182022252832

*小

值121214141416161618181818

*大值708090909090909090100100100

2、儀器*大允許誤差（保護層厚度）

表1.3儀器*大允許誤差（保護層厚度單位：mm）

儀器*大允許誤差

±110-------60

±261------80

±481------100

直徑測試誤差±1個檔級

3、數據存儲容量

3萬個測點數據

4、電池

4節5號堿性電池,供電時間大于30小時；

5、體積重量

儀器體積：220mm×70mm×70mm

儀器重量：200g
