貫入式混凝土強度檢測儀

SJY1000型貫入式混凝土強度檢測儀應用領域

SJY-1000貫入式混凝土強度檢測儀適用于砌體砂漿強度檢測和混凝土強度檢測。采用杠桿式加力方法，把測釘貫入至砂漿中，通過釘子的貫入深度與測強曲線來換算砂漿抗壓強度的一種新型現場檢測方法。

符合標準

•（JGJ/T136-2001）《貫入法檢測砌筑砂漿抗壓強度技術規程》

•（Q/JY23-2001）《針貫入法檢測混凝土強度技術規程》

產品特點

產品具有操作簡單、檢測結果準確、試驗費用低廉等優點，深受用戶好評，也是目前現場砂漿強度檢測中使用*為廣泛的一種檢測技術。

SJY1000型貫入式混凝土強度檢測儀技術參數

貫入儀貫入力1000±10N

工作沖程20±0.1mm

數字測量尺量程20mm±0.01mm

測釘長度40mm

測釘直徑3.5mm

量規槽39.5mm

產品配置：

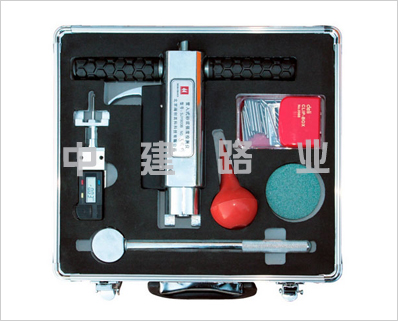

檢測儀主機、加力桿；測釘；數顯自復位深度測量表；測釘量規、緊釘器；鋁合金儀器箱。

SJY1000型貫入式混凝土強度檢測儀注意事項

1.每次使用后，應洗凈擦干。

2.非試驗人員不得使用本儀器。

3.試驗在進行過程中不得離開或與人閑談。

4.應放置在無塵、無腐蝕常溫的環境中。

5.使用本產品前，請仔細閱讀說明書，并妥善保管好說明書。

SJY1000型貫入式混凝土強度檢測儀儀器構成簡介：

主機：

它采用機械貫入方式，依靠特種裝置的彈簧提供檢測所需的能量，由于彈簧的每次壓縮量相同，因而使每次釋放的能量相同，這樣就保證了檢測的準確性、可靠性。

•貫入深度測量尺：

它是用來測量貫入儀主機測試產生的測孔深度，所測數據為實際深度，不需要計算，任意點調零。

•特制測釘：

它是由特種鋼材經過磨制而成的，是貫入儀主機檢測

時必備的專用工具，測釘在插入貫入儀主機的測釘座后，從貫入儀主機中受壓縮彈簧釋放時產生的能量中獲取動量，貫入混凝土中，特制測釘具有極強的硬度，可以保證重復使用數次而不影響檢測的精度。

•測釘量規：

它是當一根測釘經多次使用后還能否繼續使用的衡量工具。在衡量一根測釘?shù)膲勖鼤r(shí)，將測釘量規放置于一水平面上，然后將待衡量的測釘根部抵住量規槽的一端，順著量規槽的方向?qū)y(cè)釘放下，看測釘能否通過量規槽，若通過了，則此根測釘則不能使用。

•測釘座螺母旋緊扳手：

用于旋緊測釘座螺母以固定測釘。

•加力器：

它是主機工作時的輔助工具。依據杠桿原理設計，采取偏心輪形式設計制作，能輕便快速的給貫入儀主機加荷。

•吹風器：

它是用于吹吸測孔中可能存有的灰塵及砂粒，防止由此而帶來的檢測誤差。

•砂輪片：

用于打磨混凝土表面，使其平整以消除測量測孔深度時可能產生的誤差。

SJY1000型貫入式混凝土強度檢測儀貫入檢測步驟

1、用砂輪片將砌縫表面打磨平整；

2、從箱中取出測釘，插入貫入桿（2）測釘座（9）的孔中，測釘*朝外。然后用旋緊扳手將測釘座（9）螺母旋緊，使測釘固定。

3、一手握住貫入儀主體（1），另一手將加力器（12）的長槽面套入貫入儀后部的加力槽桿上，使加力器（12）的加力橫銷與加力槽（6）相互吻合，然后用手握住加力器（12）末端，兩手向內側徐徐用力，當發現扳機（7）跳動一下，表明貫入儀掛鉤（7）已掛上（加力時周圍360°任何方向均可加力，以延長使用壽命），取下加力器（12），這時貫入儀便可進入下面的檢測了。

4、檢測時，一手水平托住貫入儀，讓貫入儀的扁頭用力抵住打磨平整的砌縫表面，要牢牢握住儀器把手

（5）以防反沖，然后扣動扳機(7),貫入儀自由釋放能量，這樣就完成了一次檢測，移開貫入儀，用吹風器吹干凈測孔。

5、*后用深度測量尺測量測孔的深度，從顯示屏上直接讀取測量深度值。這樣就完成了一次完整的檢測工作，查混凝土抗壓強度換算表便知混凝土抗壓強度。

SJY1000型貫入式混凝土強度檢測儀測點布置

1、檢測砌筑混凝土抗壓強度時，應以面積不大于25m2的砌體構件或構筑物為一個構件。

2、按批抽樣檢測時，應取齡期相近的同樓層、同品種、同強度等級砌筑混凝土且不大于250m3砌體為一批，抽樣數量不應少于砌體總構件30%，且不應少于6個構件，基礎砌體可按一個樓層計算。

3、被檢測灰縫應飽滿，其厚度不應小于7mm，并應避開豎縫位置、門窗洞口后砌洞口和預埋件的邊緣。

4、多孔磚砌體和空斗墻砌體的水平灰縫深度應不大于30mm。

5、檢測范圍內的飾面層、粉刷層、勾縫混凝土、浮漿以及表面損傷層等，應消除干凈，應使待測灰縫混凝土暴露并經打磨平整后在進行檢測。

6、每一構件應測試16點，測點應均勻分布在構件的水平灰縫上，相鄰測點水平間距不宜小于240mm，每條灰縫測點不宜多于2點。
