微機控制電子壓力試驗機

DYW-200B型微機控制電子壓力試驗機產品簡介

DYW-200B微機控制電子壓力試驗機采用調速精度高、性能穩定的交流伺服系統和交流伺服電機作為驅動系統，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機（包括機架、底座、傳動系統）、夾具、變形測量系統、軟件系統、電氣系統構成，試驗力200kN，試驗機準確度等級0.5級。

DYW-200B型微機控制電子壓力試驗機是一款通用性較強的產品，可以滿足國家關于金屬、非金屬壓縮性能試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的壓縮、彎曲、剪切等類型的試驗，可實現等速率加荷、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。

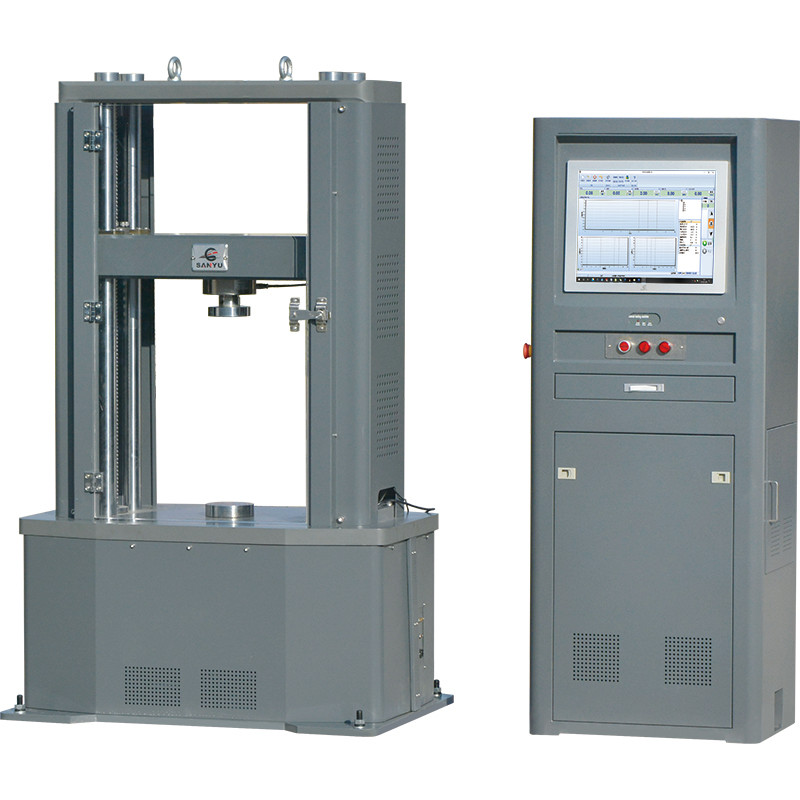

該試驗機是雙絲杠門式、四立柱結構，試驗空間由伺服電機通過傳動系統帶動橫梁上下移動來自動調整。該試驗機主機的設計考慮了擴展裝配其它夾具以完成更多試驗的可能。如：水泥和石灰穩定土的無側限抗壓強度、劈裂強度、回彈模量等試驗，瀝青混凝土的馬歇爾試驗、路基土和多種路面材料的承載比（CBR）試驗，保溫材料抗壓強度試驗等。

該試驗機及配件符合GB/T16491、GB/T2611等國家標準要求，同時可根據ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據。

DYW-200B型微機控制電子壓力試驗機技術參數

試驗力：200kN；

試驗機準確度等級：0.5級；

試驗力測量范圍：0.4%—100%FS；

試驗力示值相對誤差：示值的±1%以內；；

位移示值相對誤差：示值的±0.5%以內；

位移分辨力：0.0025mm；

力控速率調節范圍：0.005-5%FS/S；

橫梁速度調節范圍：0.001—500mm/min；

有效壓縮空間：650mm；

有效試驗寬度：600mm；

主機外型尺寸（長×寬×高）：1000×700×1640（mm）；

電源：220V±10%，2.5kW（電機功率2.3kW）；

主機重量：約1000kg。
