橋梁橡膠支座壓剪試驗機

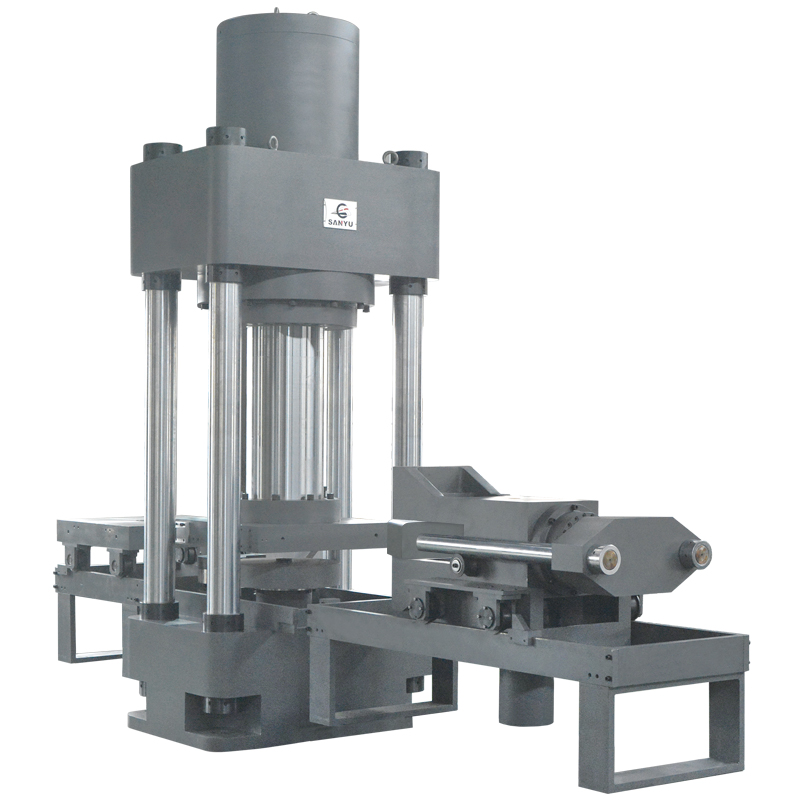

YJW-10000型橋梁橡膠支座壓剪試驗機產品介紹

YJW-10000型微機控制電液伺服壓剪試驗機主要用于各種橋梁板式、盆式橡膠支座在抗壓、抗剪切力的復雜條件下，檢測支座的軸向徑向抗壓、抗剪、轉角力學試驗。

YJW-10000型微機控制電液伺服壓剪試驗機是采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其主要結構由試驗主機框架、剪切機架、轉角測量機架、主油源(液壓動力源)、電氣控制系統等組成，試驗力10000kN，試驗機準確度等級1級。

YJW-10000型微機控制電液伺服壓剪試驗機主要用于各種橋梁板式、盆式橡膠支座在抗壓、抗剪切力的復雜條件下，檢測支座的軸向徑向抗壓、抗剪、轉角力學試驗;可進行橡膠支座的抗壓強度、抗壓彈性模量、抗剪粘結性能、抗剪老化、摩擦系數、轉角等試驗，也可以進行混凝土等其他材料試樣的彈性模量及壓縮性能檢測。

YJW-10000型橋梁橡膠支座壓剪試驗機及配件符合以下標準要求：

GB/T2611-2007《試驗機通用技術要求》

GB/T3159-2008《液壓式萬能試驗機》

JB/T11582-2013《壓剪試驗機》

GB20688.4-2007《橡膠支座第四部分：普通橡膠支座》

GB/T17955-2009《球型支座技術條件》

JT/T4-2004《公路橋梁板式橡膠支座》

JT/T391-2009《公路橋梁盆式橡膠支座》

TB/T1893-2006《鐵路橋梁板式橡膠支座》

TB/T2331-2013《鐵路橋梁盆式支座》

TB/T3320-2013《鐵路橋梁球式支座》

YJW-10000型橋梁橡膠支座壓剪試驗機技術參數

試驗力：10000KN;

準確度等級：1級;

示值相對誤差：±1%;

有效測量范圍：1%-100%F•S(全量程不分檔);

結構：四柱框架;

上下壓板距離調節方式：油缸調節;

立柱間距離：1200mm;

上下壓板間距離：1000mm;

壓板尺寸：1050mm×1050mm;

主油缸活塞行程：1000mm;

主油缸活塞位移速度：0-100mm/min;

位移測量范圍：0-1000mm;

軸向變形測量范圍：0-20mm;

徑向變形測量范圍：0-10mm;

變形測量分辨力：0.001mm;

主機外形尺寸：6000mm×1750mm×4580mm;

油源柜尺寸：1400mm×1000mm×1300mm;

控制柜尺寸：1100mm×800mm×900mm;

整機功率：2kW;

油源柜重量：1100kg;

控制柜重量：300kg;

主機重量：38000kg;

剪切試驗部分

水平剪切力：2000KN;

示值相對誤差：±1%;

水平活塞行程：200mm;

剪切板尺寸：1050mm×1050mm;

拉伸速度：0-100mm/min;

位移測量范圍：0-200mm;

位移測量分辨力：0.01mm;

轉角試驗部分

轉角頂出力：1000KN;

示值相對誤差：±1%;

轉角活塞行程：200mm;

位移測量范圍：0-200mm;

位移測量分辨力：0.01mm。
