橡膠支座壓剪試驗機

YJW-5000型橡膠支座壓剪試驗機產品簡介

YJW-5000型微機控制電液伺服壓剪試驗機主要用于各種橋梁板式、盆式橡膠支座在抗壓、抗剪切力的復雜條件下，檢測支座的軸向徑向抗壓、抗剪、轉角力學試驗。

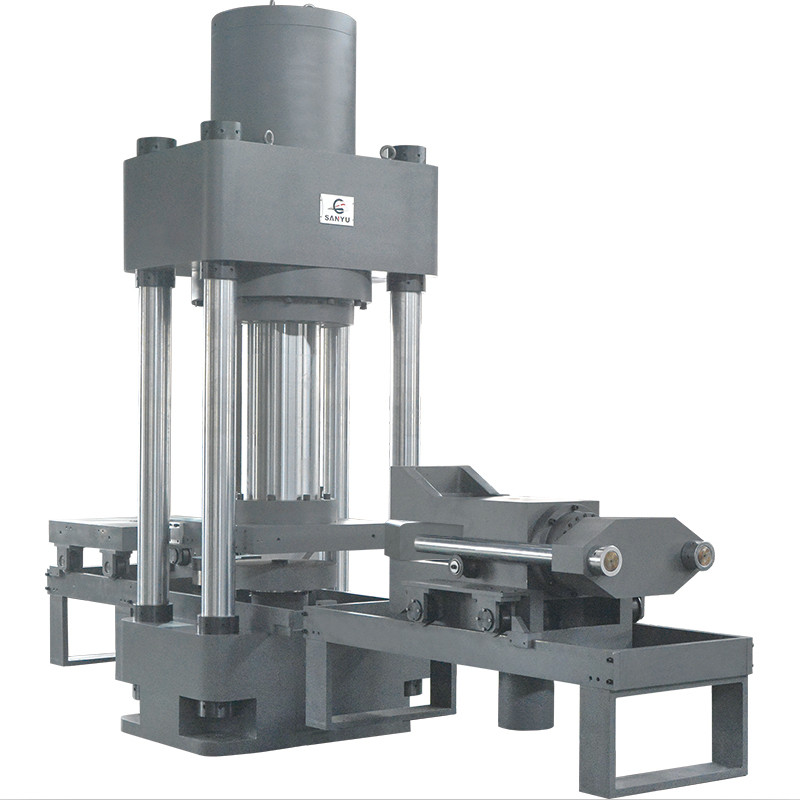

YJW-5000型微機控制電液伺服壓剪試驗機是采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其主要結構由試驗主機框架、剪切機架、轉角測量機架、主油源（液壓動力源）、電氣控制系統等組成，試驗力5000kN，試驗機準確度等級1級。

YJW-5000型微機控制電液伺服壓剪試驗機主要用于各種橋梁板式、盆式橡膠支座在抗壓、抗剪切力的復雜條件下，檢測支座的軸向徑向抗壓、抗剪、轉角力學試驗；可進行橡膠支座的抗壓強度、抗壓彈性模量、抗剪粘結性能、抗剪老化、摩擦系數、轉角等試驗，也可以進行混凝土等其他材料試樣的彈性模量及壓縮性能檢測。

YJW-5000型橡膠支座壓剪試驗機及配件符合以下標準要求：

GB/T2611-2007《試驗機通用技術要求》

GB/T3159-2008《液壓式萬能試驗機》

JB/T11582-2013《壓剪試驗機》

GB20688.4-2007《橡膠支座第四部分：普通橡膠支座》

GB/T17955-2009《球型支座技術條件》

JT/T4-2004《公路橋梁板式橡膠支座》

JT/T391-2009《公路橋梁盆式橡膠支座》

TB/T1893-2006《鐵路橋梁板式橡膠支座》

TB/T2331-2013《鐵路橋梁盆式支座》

TB/T3320-2013《鐵路橋梁球式支座》

YJW-5000型橡膠支座壓剪試驗機技術參數

試驗力：5000KN；

準確度等級：1級；

示值相對誤差：±1%；

有效測量范圍：1%-100%F•S（全量程不分檔）；

結構：四柱框架；

上下壓板距離調節方式：油缸調節；

立柱間距離：850mm；

上下壓板間距離：600mm；

壓板尺寸：750mm×750mm；

主油缸活塞行程：600mm；

主油缸活塞位移速度：0-100mm/min；

位移測量范圍：0-1000mm；

軸向變形測量范圍：0-20mm；

徑向變形測量范圍：0-10mm；

變形測量分辨力：0.001mm；

主機外形尺寸：5000mm×1240mm×3200mm；

油源柜尺寸：1000mm×800mm×1300mm；

控制柜尺寸：1200mm×800mm×900mm；

整機功率：15kW；

油源柜重量：600kg；

控制柜重量：300kg；

主機重量：15000kg；

剪切試驗部分

水平剪切力：1000KN；

示值相對誤差：±1%；

水平活塞行程：200mm；

剪切板尺寸：750mm×750mm；

拉伸速度：0-100mm/min；

位移測量范圍：0-200mm；

位移測量分辨力：0.01mm；

轉角試驗部分

轉角頂出力：500KN；

示值相對誤差：±1%；

轉角活塞行程：200mm；

位移測量范圍：0-200mm；

位移測量分辨力：0.01mm。
