微機控制鋼絞線應力松弛試驗機

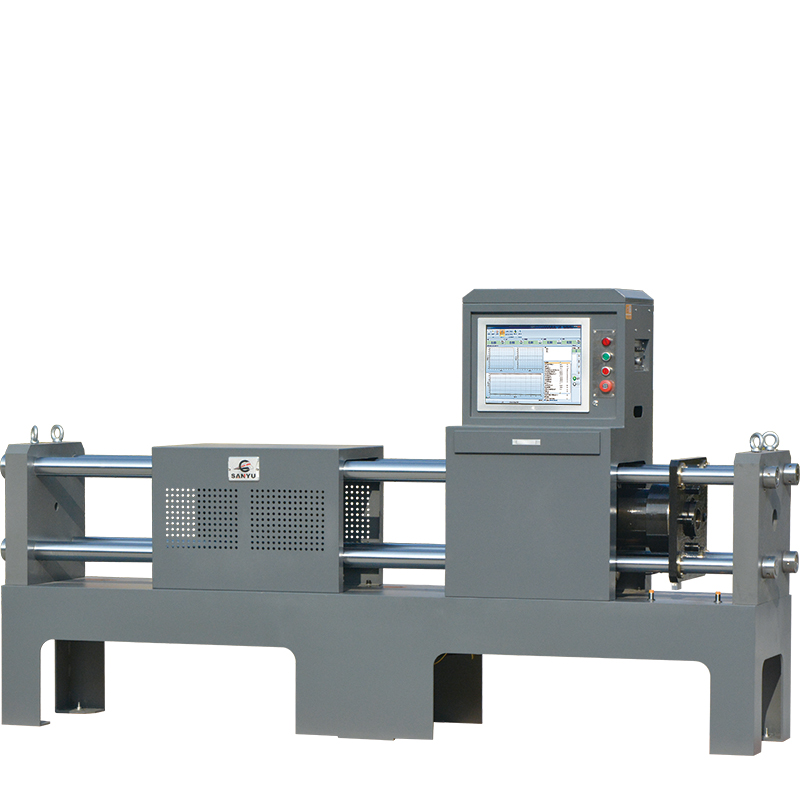

SCW-500A型微機控制鋼絞線應力松弛試驗機產品簡介

SCW-500A型微機控制鋼絞線應力松弛試驗機是采用了伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、伺服控制系統、測控系統、試驗器具四部分組成，試驗力500kN，試驗機準確度等級優于1級。

SCW-500A型微機控制鋼絞線應力松弛試驗機用于預應力鋼絲、鋼絞線、PC鋼棒、金屬材料拉伸應力松弛試驗；等溫應力松弛試驗；應力松弛試驗周期≥1000h。

等溫應力松弛試驗是在給定溫度下(20℃士2℃)，將試樣保持一定長度(L0+△L0),從初始力F0開始，測定試樣上力的變化；應力松弛試驗周期120h～1000h可設。

初始試驗力、初始試驗力保持、零時間保持初始總應變、標距恒定、連續記錄試驗力和溫度、定時記錄試驗力和溫度、監測初始總應變和標距、松弛率、松弛特性曲線(剩余試驗力-溫度、力-松弛率、力-位移變形等)。

應力松弛試驗時間(開始時間、給定時間、記錄力間隔時間、連續記錄、松弛時間≥1000h)。

該試驗機及配件符合以下標準要求：

GB/T10120-2013《金屬材料拉伸應力松弛試驗方法》

GB/T5224-2014《預應力混凝土用鋼絞線》

GB/T5223.3-《預應力混凝土用鋼棒》

GB/T21839-《預應力混凝土用鋼材試驗方法》

ISO15630-3:2010《混凝土鋼筋和預應力用鋼試驗方法第3部分：預應力用鋼》

ISO6934-4:《預應力混凝土用鋼第4部分：鋼絞線》

EN10391:《金屬材料拉伸應力松弛試驗第1部分：試驗程序》

ASTME328-2013材料和結構件應力松弛標準試驗方法

JISZ2276-2012金屬材料拉伸應力松弛試驗方法

SCW-500A型微機控制鋼絞線應力松弛試驗機技術參數

松弛試驗力：500KN；

準確度等級：1級；

松弛載荷加載速率：100～5000N/S任意設定；

變形測量范圍：0.2%～100%FS；

變形測量分辨力：0.001mm；

鋼絞線松弛變形標距：100-1400mm；

鋼絞線標距長度：≥鋼絞線公稱直徑60倍；

松弛絲杠行程：0-200mm；

絲杠移動調整速率：0.001～50mm/min；

試樣長度：≥2900mm；

工作時間：≥1000h；

鋼絞線松弛載荷施加：連續加載、勻速率加載、載荷恒定、應變保持；

鋼絞線公稱直徑：φ9.50/φ11.10/φ12.70/φ15.20/φ17.80/φ18.90/φ21.60

主機外形尺寸：2850mm×570mm×1550mm；

整機功率：2.4kW；

整機重量：1500kg
