鋼絞線專用試驗機

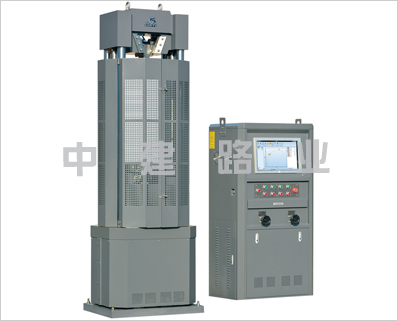

WEW-600B型鋼絞線專用試驗機產品簡介

WEW-600B型微機屏顯（鋼絞線）*材料試驗機是采用了液壓動力源驅動，采用測控系統對試驗數據采集處理，其由試驗主機、油源（液壓動力源）、測控系統、試驗器具四部分組成，*大試驗力600kN，試驗機準確度等級優于1級。

WEW-600B型鋼絞線專用試驗機可以滿足國家關于金屬拉伸試驗規定中的標準試驗要求，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度等性能指標。

該試驗機是六立柱、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁上裝有液壓控制的夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗，以及鋼絞線專用鉗口用于Φ8～Φ18mm的鋼絞線的拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上配有帶球形結構的下壓板，可直接做壓縮試驗。

WEW-600B型鋼絞線專用試驗機主機的設計考慮了擴展裝配其它夾具以完成更多試驗的可能。如：配裝螺栓夾具可做螺栓的拉伸，配裝彎曲夾具可做圓棒或板材的彎曲試驗，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、彈性模量儀等可做混凝土及水泥樣塊試驗。

該試驗機及配件符合GB/T228、GB/T2611、GB/T3159標準要求。

WEW-600B型鋼絞線專用試驗機產品參數

試驗機級別：1級(0.5級）

抗壓*大試驗力：600kN

主機結構形式：六立柱主機結構

油源柜重量（kg）：約300

中梁升降速度（mm/min）：320

壓縮面*大間距（mm）：1100

整機功率（kW）：2.2

拉伸*大間距（mm）：1100

圓試樣夾持直徑（mm）：Φ13-Φ40

上下壓板尺寸（mm）：Φ200

鋼絞線夾持直徑（mm）：Φ8-Φ18

扁試樣夾持厚度（mm）：0-20

彎曲試驗支點*大距離（mm）：300

活塞行程（mm）：200

油源柜尺寸（mm）：800×600×1600

主機重量（kg）：2050

主機外形尺寸（mm）：800×620×2300
