RS-JYD型靜載荷測試儀

RS-JYD型靜載荷測試儀產品簡介

一款現場無線，可以同時做多個實驗的靜載荷分析儀

采用嵌入式多任務操作系統；采用數據庫管理檢測工程及數據；

采用物聯網數字無線系統（ZigBee）實現前端機與主機的自動組網，信號穩定可靠、傳輸速度快、抗干擾能力強；

歷經3年與*廠家聯合研發的防水數字位移傳感器，高精度、高可靠、維護簡便；

前端機自帶GPS定位，主機自帶數據監控模塊，實現檢測監控一體化；

配合《地基基礎檢測信息管理信息系統》，實現現場檢測數據的遠程監督管理與實時圖片管理。

穩定可靠的嵌入式操作系統

主機采用內裝高穩定可靠的嵌入式windows操作系統

配備超炫的電容觸摸屏，儀器操控隨心所欲

具美感的人機界面，簡潔明快的操作方式

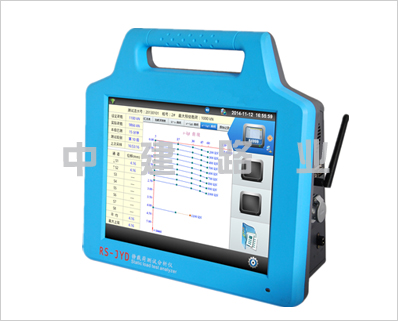

RS-JYD型靜載荷測試儀主機采用12.1吋超大高亮TFT真彩顯示屏，顯示內容盡善盡美

前端機配備有工業級5.7吋LCD顯示屏，在測點現場實時掌控測試信息

確保惡劣環境持續工作能力

對于需要長時間進行的靜載荷實驗而言，能提供在施工現場各種惡劣環境中穩定工作是非常重要的目標

采用嵌入式低功耗設計，發熱小，自帶散熱風扇，滿足現場高溫環境下的連續24小時不間斷工作需要

在實驗過程中斷電來電后實驗過程無需人工干預，實驗過程自動恢復，保證在實驗持續運行

全套設備全直流供電，市區及荒郊野外均可使用；強弱電分離有效保證設備的*性

測試儀與380V控載箱分別采用獨立的機箱設計，實現高低壓分離控制，確保人員設備的*

*的ZigBee自動組網技術

采用*的ZigBee自動組網技術，同一區域同時工作的*大設備量可達65000套，純數字無線網絡，沒有信道限制及干擾之憂；有線、無線兩種工作方式適應各種實驗需求，自動匹配，無需人工設置；主機與前端機實用有效距離可達1000米；

確保你的數據*

采用嵌入式數據庫海量存儲數據，實現完善的工程管理及數據檢索功能

多重電子盤自動備份存儲，防塵、防潮、抗震，保證數據萬無一失

RS-JYD型靜載荷測試儀體貼人性化的設計

結實美觀的模具機箱；配備超炫的電容觸摸屏，儀器操控隨心所欲

USB接口方便各種應用擴展，標準RS232接口便于與其它設備對接

專門設計的保護蓋，有效保護3G上傳模塊；顯示屏以類似于液晶顯示器的垂直顯示方式顯示（非平躺顯示方式），為用戶提供*舒適的觀看角度

所有連接線均采用工業標準塑料壓接工藝制作；與*廠家聯合研發的防水數字位移傳感器，高精度、高可靠，維護簡便

RS-JYD型靜載荷測試儀主要技術指標

主機

操作系統：高穩定可靠的嵌入式WINDOWS操作系統；

顯示：配備12.1吋超大高亮TFT真彩電容觸摸屏，儀器操控隨心所欲；

數據存儲：嵌入式數據庫海量存儲+多重電子盤自動備份；

工作模式：有線、無線兩種工作方式自動匹配，可同時連接控制三臺前端機，*大支持達65000套前端機；

數據上傳：集成數據上傳功能模塊，無需獨立設備支持；

接口：USB接口、標準RS232接口；

電源：全直流供電，DC12V±5%，功率≤25VA；

環境溫度：0℃～40℃允許長時間連續工作；

檢測距離：傳感器可安裝在基樁周圍半徑15米范圍內；

無線模式下：主機與檢測點距離達1000米；

有線模式下：主機與檢測點距離達500米（標配20米）。

RS-JYD型靜載荷測試儀前端機

定位：自帶GPS定位系統，實現真正的測點定位；；

顯示：配備有工業級5.7吋LCD顯示屏，在測點現場實時掌控測試信息；

工作模式：有線、無線兩種工作方式自動選擇；

電源：全直流供電，DC12V±5%，功率≤15VA；

接口：1個壓力通道、8個位移通道、1個GPS天線接口、1個控載口、1個ZigBee天線口、1個總線接口。

RS-JYD型靜載荷測試儀荷載測試

壓力傳感器類型：壓阻式、4~20mA輸出、無需調零；

壓力傳感器量程：70Mpa；

壓力測試通道：1個；

壓力測試量程：荷載只與千斤頂大小及數量有關，采用多頂并聯,0kN至無窮大；

精度：0.5%FS；

分辨率：0.1%FS。

RS-JYD型靜載荷測試儀位移測試

位移傳感器類型：防水數字位移傳感器；

獨立通道個數：8；

量程：50.00mm(單次)，累計行程無限制；

精度：±0.04mm；

分辨率：0.01mm。

荷載控制

獨立通道個數：1個；

控載超調量：可任意設定；

*大控制功率：7kVA。
