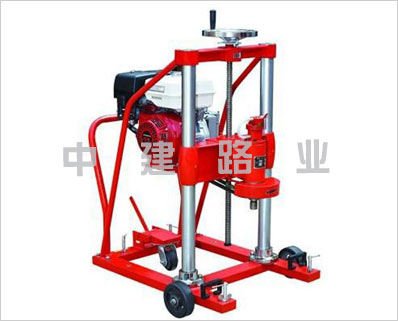

HZ-20型混凝土鉆孔取芯機

一、HZ-20型混凝土鉆孔取芯機產品簡介：
混凝土鉆孔取芯機是采用汽油發動機為動力（進口原機），起動方便、運轉可靠、操縱簡便。主要用于公路、機場、港口、碼頭、大壩等混凝土、瀝青路面檢測設備，本機能取深度700厘米，主要在高等級公路能取混凝土、石灰石基礎等，進行抗壓、抗折試驗。
技術參數
*大鉆孔直徑：￠200mm；
*大鉆孔取芯深度：700mm；
功率：5.5/9P；
主軸轉速：800-1200r/min；
機器重量：100Kg/140Kg。
二、HZ-20型混凝土鉆孔取芯機操作規程
1、安裝上合適直徑的空心鉆頭。
2、將鉆孔移至所需工作處，用膨脹螺絲將鉆孔固定，調整地腳螺絲，使鉆機穩定。或用足夠重的底板固定鉆孔取芯機，防止鉆孔取芯時機器移動。
3、接上水源，檢查是否有水流出。
4、啟動發電機，打開電路開關。
5、旋轉手柄將鉆頭輕輕接觸被切削處，待鉆頭切進約l0mm時，可通過手柄加壓來加快旋進速度。
6、待切削完畢，可保持旋轉，提升鉆頭，距試件表面約有5mm時，可關閉電源，鉆頭離開試件表面，關閉水源。
7、卸去固定螺栓，拖離取芯機，用夾鉗取出試樣。
8、使用時，應防止鉆頭撞擊堅硬物體，以免損傷鉆頭。
三、HZ-20型混凝土鉆孔取芯機注意事項
1、當混凝土鉆孔取芯機在鉆孔時，應保證進給速度均勻，大約為3～5cm/min左右，如發現鉆頭受卡，可適當降低進給速度，必要時可將鉆頭提升一段，然后再慢慢鉆入，忌硬性鉆進，以免打壞鉆頭及機器。
2、在整個鉆進過程中須保持充分水冷卻。
3、鉆進過程中，不得超載，當電機溫度超過70℃，（手感燙手），應降低加載力，并更換新鉆頭。
4、鉆孔結束時，只有將鉆頭脫離工件時，才可停機。
四、HZ-20型混凝土鉆孔取芯機維護保養
1、定期檢查混凝土鉆孔取芯機的各部件連接處，如有松動應及時調整。
2、鉆頭裝入時，應在兩螺紋處加入鋰基潤滑脂。
3、鉆孔結束后，將鉆機各部分擦洗干凈，并在立柱及齒條上加潤滑油。
4、當混凝土鉆孔取芯機使用每隔半年換減速箱內的鋰基潤滑脂。
